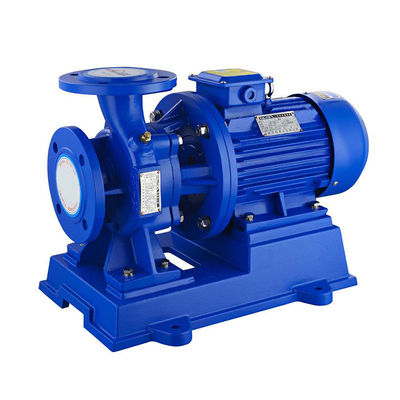

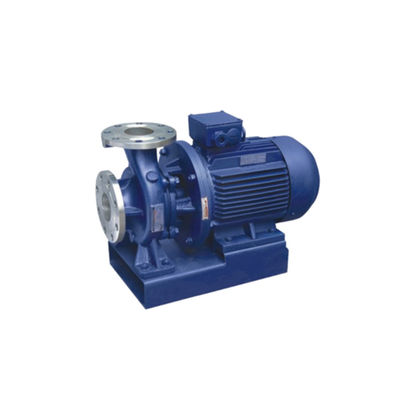

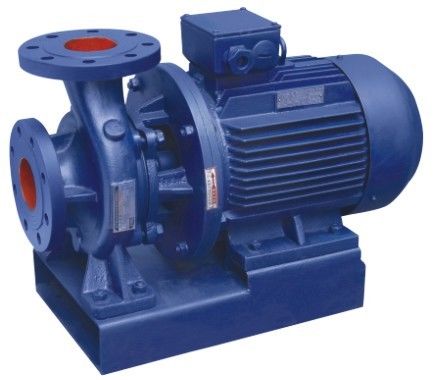

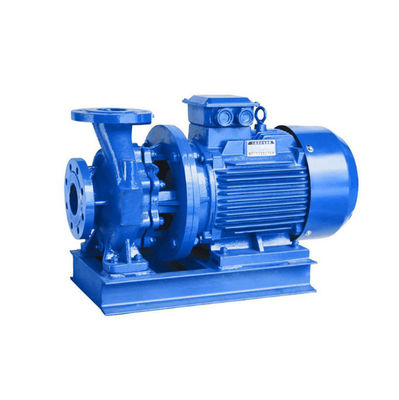

Μία μονάδα φυγοκεντρικής αντλίας ISW
Εισαγωγή
Μία μονάδα μονάς αναρρόφησης φυγοκεντρική αντλία ζεστού νερού είναι το τεχνικό προσωπικό των Ηνωμένων Εθνών εγχώριες εμπειρογνώμονες αντλία επιλέγουν το εγχώριο εξαιρετικό υδραυλικό μοντέλο,τη χρήση παραμέτρων απόδοσης φυγοκεντρικής αντλίας τύπου IS, στη γενική κατακόρυφη αντλία με βάση έξυπνο συνδυασμό του σχεδιασμού, σύμφωνα με τη χρήση της θερμοκρασίας, το μέσο και άλλα διαφορετικά στον τύπο lSG που προέρχεται από την εφαρμογή του ζεστού νερού,υψηλή θερμοκρασίαΗ σειρά των προϊόντων με υψηλή απόδοση, χαμηλό θόρυβο, αξιόπιστη απόδοση κλπ.
Χαρακτηριστικά
*Η αντλία είναι μια κατακόρυφη δομή, εισαγωγή και εξαγωγή διαμετρήματος το ίδιο, και βρίσκεται στην ίδια κεντρική γραμμή, μπορεί να εγκατασταθεί σαν μια βαλβίδα στον αγωγό, η εμφάνιση της συμπαγής και όμορφη,μικρό αποτύπωμα, χαμηλής κατασκευής, όπως με προστατευτικό κάλυμμα μπορεί να τοποθετηθεί στο εξωτερικό.
*Η τροχιά είναι τοποθετημένη απευθείας στον εκτεταμένο άξονα του κινητήρα, η αξιωτική διάσταση είναι μικρή, η δομή είναι συμπαγή, η αντλία και το ρουλέν του κινητήρα είναι εύλογα τοποθετημένα,μπορεί να εξισορροπήσει αποτελεσματικά το ακτινικό και το αξονικό φορτίο που προκαλείται από τη λειτουργία της αντλίας, εξασφαλίζοντας έτσι την ομαλή λειτουργία της αντλίας και τη μικρή δόνηση.
*Σφραγίδα άξονα με μηχανική σφραγίδα ή συνδυασμό μηχανικής σφραγίδας, χρήση εισαγόμενου δαχτυλιδιού σφραγίδας από τιτάνιο, μεσαίου μεγέθους μηχανική σφραγίδα υψηλής θερμοκρασίας και χρήση υλικού καρβιδίου,ανθεκτική στην φθορά σφραγίδα, μπορεί να παρατείνει αποτελεσματικά τη διάρκεια ζωής της μηχανικής σφραγίδας.
*Εύκολη εγκατάσταση και συντήρηση, χωρίς να χρειάζεται να αποσυναρμολογηθεί το σύστημα σωλήνων, εφόσον η αφαίρεση του καρφίτου του καθίσματος της αντλίας μπορεί να απομακρύνει όλα τα μέρη του περιστροφίου.
*Σύμφωνα με τις απαιτήσεις της χρήσης της ροής και της κεφαλής της ανάγκης να χρησιμοποιήσετε το σχοινί της αντλίας, παράλληλη λειτουργία.
*Η κάθετη και οριζόντια εγκατάσταση της αντλίας μπορεί να γίνει σύμφωνα με τη διάταξη των σωλήνων.
Μοντέλο
Ειδικότητα:
| - Όχι, όχι, όχι. | Σχήμα | Πληροφοριακή ροή (m3/h) | Κεφάλαιο (m) | Δύναμη ((kw) | Ταχύτητα (rpm) |
| 75 | 50-250 ((I) Β | 21.6 | 60 | 11 | 2900 |
| 76 | 50-315 ((I) | 25 | 125 | 30 | 2900 |
| 77 | 50-315 ((I) Α) | 23.7 | 113 | 22 | 2900 |
| 78 | 50-315 (Ι) Β | 22.5 | 101 | 18.5 | 2900 |
| 79 | 50-315 ((I) C | 20.6 | 85 | 15 | 2900 |
| 80 | 65 έως 100 | 25 | 12.5 | 1.5 | 2900 |
| 81 | 65-100A | 22.3 | 10 | 1.1 | 2900 |
| 82 | 65 έως 125 | 25 | 20 | 3 | 2900 |
| 83 | 65-125Α | 22.3 | 16 | 2.2 | 2900 |
| 84 | 65-160 | 25 | 32 | 4 | 2900 |
| 85 | 65-160Α | 23.4 | 28 | 4 | 2900 |
| 86 | 65-160 Β | 21.6 | 24 | 3 | 2900 |
| 87 | 65-200 | 25 | 50 | 7.5 | 2900 |
| 88 | 65-200A | 23.5 | 44 | 7.5 | 2900 |
| 89 | 65-200Β | 21.8 | 38 | 5.5 | 2900 |
| 90 | 65-250 | 25 | 80 | 15 | 2900 |
| 91 | 65-250A | 23.4 | 70 | 11 | 2900 |
| 92 | 65-250 Β | 21.6 | 60 | 11 | 2900 |
| 93 | 65 έως 315 | 25 | 125 | 30 | 2900 |
| 94 | 65-315Α | 23.7 | 113 | 22 | 2900 |
| 95 | 65-315Β | 22.5 | 101 | 18.5 | 2900 |
| 96 | 65-315C | 20.6 | 85 | 15 | 2900 |
| 97 | 65-100 ((I) | 50 | 12.5 | 3 | 2900 |
| 98 | 65-100 ((I) Α) | 44.7 | 10 | 2.2 | 2900 |
| 99 | 65-125 (Ι) | 50 | 20 | 5.5 | 2900 |
| 100 | 65-125 (Ι) Α | 44.7 | 16 | 4 | 2900 |
| 101 | 65-160 (Ι) | 50 | 32 | 7.5 | 2900 |
| 102 | 65-160 ((I) Α) | 46.7 | 28 | 7.5 | 2900 |
| 103 | 65-160 (Ι) Β | 43.3 | 24 | 5.5 | 2900 |
| 104 | 65-200(I) | 50 | 50 | 15 | 2900 |
| 105 | 65-200(I) Α | 47 | 44 | 11 | 2900 |
| 106 | 65-200(I) Β | 43.5 | 38 | 7.5 | 2900 |
| 107 | 65-250 ((I) | 50 | 80 | 22 | 2900 |
| 108 | 65-250 ((I) Α) | 46.7 | 70 | 18.5 | 2900 |
| 109 | 65-250 (Ι) Β | 43.3 | 60 | 15 | 2900 |
| 110 | 65-315 ((I) | 50 | 125 | 37 | 2900 |
| 111 | 65-315 (Ι) Α | 46.5 | 110 | 30 | 2900 |
Σχεδίαση
