Ευρέως χρησιμοποιείται κλιματισμός ψύξη αντλίες πυρόσβεσης άκρη αντλία απορρόφησης νερού
Επισκόπηση των προϊόντων

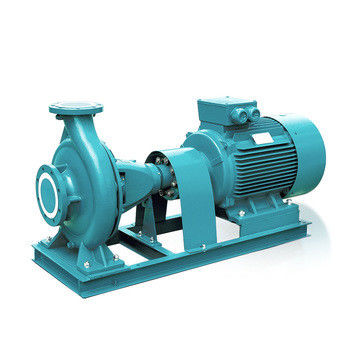

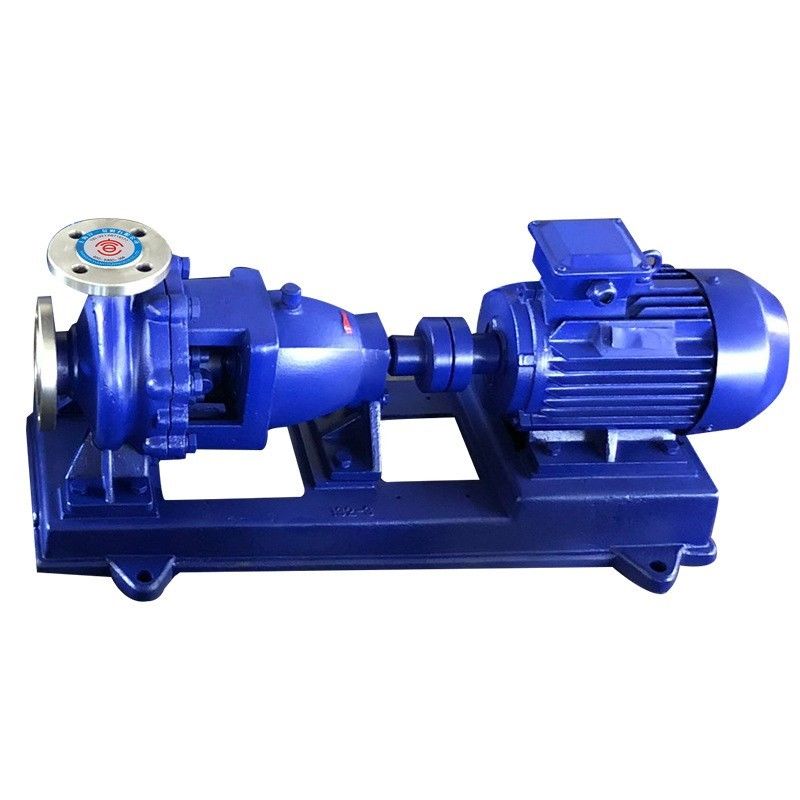

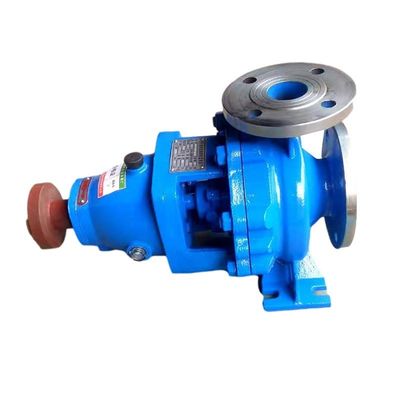

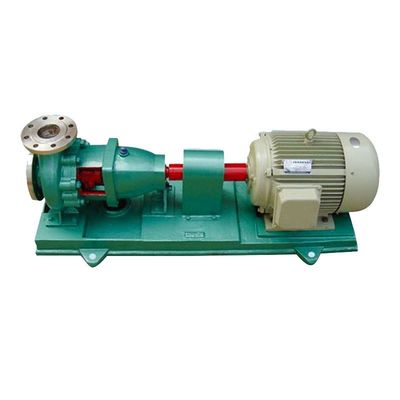

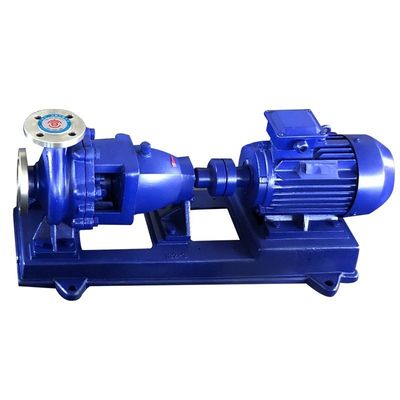

Οι φυγοκεντρικές αντλίες IH με χημική απορρόφηση στο τέλος είναι μονοστασιακές, μονοαναρρόφησης και αντλίες φυγοκεντρικής αντλίας με ανεξάρτητο άξονα,κατασκευασμένο σύμφωνα με διεθνές πρότυπο σε συνδυασμό με μη μεταλλικό σχεδιασμό διαδικασίαςΗ IH είναι μια ενεργειακά αποδοτική παραγωγή αντί της ανθεκτικής στη διάβρωση αντλίας F. Η χημική φυγοκεντρική αντλία IH είναι κατάλληλη για τη μεταφορά υγρών χωρίς στερεά σωματίδια,διαβρωτικό και ιξώδες όπως το νερόΗ μέση θερμοκρασία είναι μεταξύ -20 βαθμών Κελσίου και 105 βαθμών Κελσίου, και όταν μεταφέρουν υψηλής θερμοκρασίας μέσο, θα πρέπει να υπάρχουν μετρήσεις ψύξης.πετρέλαιο, ηλεκτρική ενέργεια, μεταλλουργία, χαρτί, φαρμακευτική, βιομηχανία τροφίμων κλπ. με πολλά πλεονεκτήματα όπως αντοχή στη διάβρωση, αντοχή στην τριβή, αντοχή σε υψηλές θερμοκρασίες,υψηλή μηχανική αντοχή, σταθερή λειτουργία, προηγμένη και ορθολογική δομή, αυστηρή και αξιόπιστη απόδοση σφραγίδας, βολική διάλυση και επισκευή, μακρά διάρκεια ζωής κλπ.
IH χημική φυγοκεντρική έχουν 33 βασικά μοντέλα, και περίπου 22 μοντέλα είναι διπλή ταχύτητα ((2900r / min 1450r / min).Το σύνολο των προϊόντων φτάνει τις 112 προδιαγραφές..
Πεδίο απόδοσης
Όγκος ροής:60,3 έως 400 m3/h
Κεφάλαιο: 5-125 μέτρα
Ταχύτητα:2900r/min 1450r/min
Δύναμη:0.55-90KW
Διάμετρος εισόδου: 50-200 mm
Μέγιστη πίεση λειτουργίας:1.6MPa
Πρότυπη έκφραση
Η IH 50 - 32 - 160 A IH είναι διεθνής πρότυπη μονοστασιακή μονοαναρρόφηση χημικής φυγοκεντρικής αντλίας· 50 σημαίνει διάμετρο εισόδου της αντλίας· 32 σημαίνει διάμετρο εξόδου της αντλίας·160 σταθμοί για τη ονομαστική διάμετρο τροχιάς (mm)Το "A" σημαίνει εξωτερική διάμετρος τροχιάς μετά την πρώτη κοπή.
Χαρακτηριστικά σχεδιασμού
Σύνθεση αντλίας
Οι χημικές φυγοκεντρικές αντλίες της σειράς IH είναι προϊόντα κοινού σχεδιασμού από τη βιομηχανία αντλιών σε εθνικό επίπεδο σύμφωνα με το διεθνές πρότυπο ISO.κάλυψη αντλίας, μέρη σφραγίδας, μέση υποστήριξη, άξονα, μέρη ανάρτησης κλπ.
Δομή αντλίας
Το κάλυμμα της αντλίας στερεώνεται στο μεσαίο στήριγμα με συγκόλληση και σφραγίζεται με τη σύνδεση του περιβλήματος της αντλίας και της συγκόλλησης στο μεσαίο στήριγμα.ακτινοβολία και υποστήριξη από τύπο ποδιώνΤα τμήματα ανάρτησης μπορούν να στερεωθούν στο μεσαίο στήριγμα με ραφή και να στηρίζονται στη βάση με στήριγμα ανάρτησης.Η σύνδεση επέκτασης είναι σχεδιασμένη για εύκολη αποσύνθεσηΌταν η αντλία χρειάζεται έλεγχο και επισκευή, μόνο τα μεσαία μέρη σύνδεσης της σύνδεσης επέκτασης πρέπει να αποσυναρμολογηθούν, δηλαδή τα μέρη του περιστροφίου για έλεγχο και επισκευή.Σωλήνες σύνδεσης εισόδου και εξόδουΗ κατασκευή της αντλίας και του κινητήρα δεν είναι απαραίτητη για να διαλυθεί.
Η κατεύθυνση περιστροφής της αντλίας
Η αντλία τροφοδοτείται απευθείας από κινητήρα από τη σύνδεση επέκτασης.
Τύπος σφραγίδας άξονα της αντλίας
Η σφραγίδα άξονα υιοθετεί σφραγίδα συσκευασίας ή μηχανική σφραγίδα, η οποία μπορεί να επιλεγεί σύμφωνα με τις απαιτήσεις των πελατών.επιτρέπεται να υιοθετείται μέγεθος κοιλότητας σφράγισης σύμφωνα με το ISO3069 όπως απαιτείται και άλλος τύπος σφραγίδας άξονα.
Σφραγίδα συσκευασίας: Στο κάλυμμα της αντλίας υπάρχει ένα κουτί γεμιστήρα· υιοθετήστε ένα μαλακό σφραγίδα συσκευασίας· το νερό με μια ορισμένη πίεση μπορεί να μεταφερθεί στο κουτί γεμιστήρα για σφραγίδα, ψύξη, λιπαντική και καθαρισμό.
Μηχανική σφραγίδα: Μηχανική σφραγίδα με ένα πρόσωπο και μηχανική σφραγίδα με δύο πρόσωπα. Το νερό με μια ορισμένη πίεση μπορεί να μεταφερθεί στην κοιλότητα σφραγίσματος για ξεπλύσιμο, τρίψιμο και ψύξη.
Ειδικότητα:
| Σχήμα | n=2900r/min | n=1450r/min | ||||
| Q ((m3/h) | Χ (μ) | (KW) | Q ((m3/h) | (m) | (KW) | |
| IH40-32-125 | 6.3 | 20 | 1.5 | 3.2 | 5 | 0.55 |
| IH40-32-160 | 32 | 3 | 8 | 0.55 | ||
| IH40-32-200 | 50 | 5.5 | 12.5 | 1.1 | ||
| IH40-32-250 | 80 | 11 | 20 | 2.2 | ||
| IH50-32-125 | 12.5 | 20 | 3 | 6.3 | 5 | 0.55 |
| IH50-32-160 | 32 | 4 | 8 | 0.55 | ||
| IH50-32-200 | 50 | 7.5 | 12.5 | 1.5 | ||
| IH50-32-250 | 80 | 15 | 20 | 2.2 | ||
| IH65-50-125 | 25 | 20 | 3 | 12.5 | 5 | 0.55 |
| IH65-50-160 | 32 | 5.5 | 8 | 0.75 | ||
| IH65-40-200 | 50 | 11 | 12.5 | 1.5 | ||
| IH65-40-250 | 80 | 18.5 | 20 | 3 | ||
| IH65-40-315 | 125 | 30 | 32 | 5.5 | ||
| IH80-65-125 | 50 | 20 | 5.5 | 25 | 5 | 0.75 |
| IH80-65-160 | 32 | 11 | 8 | 1.5 | ||
| IH80-50-200 | 50 | 15 | 12.5 | 2.2 | ||
| IH80-50-250 | 80 | 30 | 20 | 4 | ||
| IH80-50-315 | 125 | 45 | 32 | 7.5 | ||
| IH100-80-125 | 100 | 20 | 11 | 50 | 5 | 1.5 |
| IH100-80-160 | 32 | 15 | 8 | 2.2 | ||
| IH100-65-200 | 50 | 22 | 12.5 | 4 | ||
| IH100-65-250 | 80 | 37 | 20 | 5.5 | ||
| IH100-65-315 | 125 | 75 | 32 | 11 | ||
| IH125-100-200 | 200 | 50 | 45 | 100 | 12.5 | 7.5 |
| IH125-100-250 | 80 | 75 | 20 | 11 | ||
| IH125-100-315 | 125 | 75 | 32 | 18.5 | ||
| IH125-100-400 | / | / | / | 50 | 30 | |
| IH150-125-250 | / | / | / | 200 | 20 | 18.5 |
| IH150-125-315 | / | / | / | 32 | 30 | |
| IH150-125-400 | / | / | / | 50 | 45 | |
| IH200-150-250 | / | / | / | 400 | 20 | 37 |
| IH200-150-315 | / | / | / | 32 | 55 | |
| IH200-150-400 | / | / | / | 50 | 90 |
