QJB Αντιεμπλοκισμός Υποβρύχιο Μικρατήρα Μεγάλης Δύναμης Μικρατήρας Τανκς πάχυνσης λάσπης Ενσωματώνοντας ανάμειξη ροής επαγωγής άνθρακα

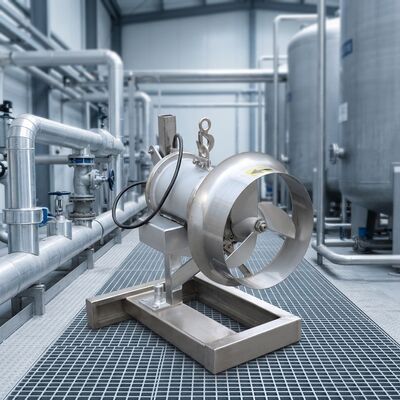

Υποβρύχιος αναμίκτης QJB Anti-Entanglement

Επισκόπηση προϊόντος
Ο υποβρύχιος αναδευτήρας QJB είναι μια ειδικά σχεδιασμένη συσκευή υποβρύχιας ανάμειξης που αναπτύχθηκε για να αντιμετωπίσει τα κοινά προβλήματα εμπλοκής και απόφραξης που αντιμετωπίζουν οι συμβατικοί υποβρύχιοι αναμικτήρες σε πολύπλοκα μέσα όπως τα λύματα και η λάσπη. Μέσω βελτιστοποιημένου δομικού σχεδιασμού και συστήματος μετάδοσης ισχύος, αυτός ο εξοπλισμός εξασφαλίζει μακροχρόνια σταθερή λειτουργία υποβρύχια, επιτυγχάνοντας αποτελεσματικά την αποτελεσματική ανάμειξη, ανάμειξη και προώθηση της ροής υγρών μέσων. Ενισχύει τη μέση ομοιομορφία σε όλες τις διεργασίες επεξεργασίας νερού και παρέχει σταθερές συνθήκες λειτουργίας για τα επόμενα στάδια επεξεργασίας όπως αερισμός, καθίζηση και βιοχημικές αντιδράσεις. Σχεδιασμένο σύμφωνα με τα πρότυπα ασφάλειας και αξιοπιστίας για υποβρύχιο εξοπλισμό, συνδυάζει την ευκολία εγκατάστασης με την οικονομική συντήρηση, καθιστώντας το κατάλληλο για ένα ευρύ φάσμα εφαρμογών δημοτικών και βιομηχανικών εφαρμογών επεξεργασίας νερού.
2. Συνθήκες Λειτουργίας
Μέτριες Συνθήκες: Κατάλληλο για επεξεργασία λυμάτων, λάσπης ή μικτών υγρών που περιέχουν αιωρούμενα στερεά, ίνες, κροκίδες και άλλες ακαθαρσίες. Το εύρος της μέσης θερμοκρασίας είναι 0°C έως 40°C, το εύρος pH είναι 6,0 έως 9,0, η μέση πυκνότητα δεν πρέπει να υπερβαίνει τα 1100 kg/m³ και η συγκέντρωση αιωρούμενων στερεών δεν πρέπει να υπερβαίνει τα 5000 mg/L (προσαρμοσμένα διαλύματα διαθέσιμα για ειδικές συνθήκες λειτουργίας).
Περιβαλλοντικές συνθήκες: Ο εξοπλισμός πρέπει να λειτουργεί πλήρως βυθισμένος κάτω από το νερό, με εύρος βάθους κατάδυσης από 1,0 m έως 15 m (ρυθμιζόμενο σύμφωνα με τις πραγματικές απαιτήσεις). Το περιβάλλον εργασίας πρέπει να είναι απαλλαγμένο από ισχυρούς κραδασμούς ή κρούσεις και δεν πρέπει να περιέχει διαβρωτικά αέρια ή εύφλεκτες/εκρηκτικές ουσίες. Το τροφοδοτικό είναι τριφασικό AC 380V/50Hz (προσαρμόσιμο για ειδικές τάσεις), με διακυμάνσεις τάσης που δεν υπερβαίνουν το ±10% της ονομαστικής τάσης.
Συνθήκες λειτουργίας: Ο εξοπλισμός πρέπει να λειτουργεί στην καθορισμένη μέση στάθμη υγρού. Απαγορεύεται η εκκίνηση χωρίς φορτίο (χωρίς βύθιση στο μέσο). Ο χρόνος συνεχούς λειτουργίας δεν πρέπει να είναι μικρότερος από 8.000 ώρες ετησίως και επιτρέπεται η διακοπτόμενη λειτουργία (με διαστήματα εκκίνησης-παύσης σύμφωνα με τις προδιαγραφές λειτουργίας του εξοπλισμού).
III. Πεδίο εφαρμογής
Δημοτική Επεξεργασία Νερού: Κατάλληλη για δεξαμενές αερισμού, αναερόβιες δεξαμενές, ανοξικές δεξαμενές, δεξαμενές πάχυνσης λάσπης και δεξαμενές εξισορρόπησης σε εγκαταστάσεις επεξεργασίας αστικών λυμάτων, που χρησιμοποιούνται για την ανάμειξη λυμάτων με ενεργοποιημένη λάσπη, την πρόληψη της καθίζησης της λάσπης και τη βελτίωση της αποδοτικότητας της βιοχημικής αντίδρασης. Μπορεί επίσης να εφαρμοστεί για ανάμειξη ομογενοποίησης της ποιότητας του νερού σε λεκάνες απομάκρυνσης αστικών ομβρίων.
Βιομηχανική επεξεργασία νερού: καλύπτει συστήματα επεξεργασίας λυμάτων για βιομηχανίες όπως η χημική, η φαρμακευτική, η εκτύπωση και η βαφή και η επεξεργασία τροφίμων, συμπεριλαμβανομένης της ρύθμισης της ποιότητας του νερού και της ανάμειξης στο στάδιο της προεπεξεργασίας, της ανάμειξης λάσπης σε δεξαμενές βιοχημικής επεξεργασίας και της κυκλοφορίας και της ομοιομορφίας σε βιομηχανικά συστήματα ανακυκλοφορίας νερού. Μπορεί επίσης να εφαρμοστεί για την ανάμειξη λάσπης και την αποτροπή σχηματισμού συσσωματώματος στη βιομηχανική επεξεργασία ιλύος.
Άλλες εφαρμογές περιλαμβάνουν οξυγόνωση και ανάμειξη κυκλοφορίας στην υδατοκαλλιέργεια (βελτίωση αγροτικών περιβαλλόντων), διαταραχή του νερού σε οικολογική αποκατάσταση ποταμών και λιμνών (προώθηση ανταλλαγής νερού και αναστολή ανάπτυξης φυκών) και ανάμειξη στραγγισμάτων σε λίμνες επεξεργασίας στραγγισμάτων χωματερής.
IV. Αρχή Εργασίας
Ο υποβρύχιος αναδευτήρας κατά της εμπλοκής QJB-CR τροφοδοτείται από έναν υποβρύχιο κινητήρα, ο οποίος μεταδίδει την ισχύ μέσω ενός συνδέσμου στον μειωτήρα στροφών. Ο μηχανισμός μείωσης μετατρέπει την περιστροφή υψηλής ταχύτητας του κινητήρα σε περιστροφή χαμηλής ταχύτητας και υψηλής ροπής της πτερωτής. Η πτερωτή διαθέτει ένα ειδικά σχεδιασμένο βελτιωμένο σχήμα που δημιουργεί τόσο αξονική ώθηση όσο και ακτινική δύναμη ανάδευσης κατά την περιστροφή: η αξονική ώθηση οδηγεί το υγρό κατά μήκος του άξονα του εξοπλισμού, δημιουργώντας κατευθυνόμενη ροή νερού. ενώ η ακτινική δύναμη ανάδευσης προκαλεί κυκλική κίνηση στο περιβάλλον μέσο, ​​προάγοντας τη διασπορά και την ανάμειξη.
Εν τω μεταξύ, η σχεδίαση κατά της εμπλοκής είναι ένα βασικό τεχνικό χαρακτηριστικό: μια προστατευτική θωράκιση γρίλιας είναι τοποθετημένη μεταξύ της πτερωτής και του περιβλήματος του κινητήρα. Αυτή η δομή γρίλιας εξασφαλίζει ομαλή ροή υγρού ενώ εμποδίζει αποτελεσματικά τις ίνες, τις τρίχες και τα υπολείμματα που μοιάζουν με λωρίδες να εισέλθουν στο κενό μεταξύ της πτερωτής και του κινητήρα. Επιπλέον, οι άκρες των πτερυγίων της πτερωτής λειανίζονται ειδικά για να ελαχιστοποιηθεί η πρόσφυση των υπολειμμάτων. Η φορά περιστροφής και η γωνία της πτερωτής έχουν σχεδιαστεί για να δημιουργούν μια ροή νερού "τύπου κοπής", μειώνοντας περαιτέρω την πιθανότητα να τυλιχτούν θραύσματα γύρω από την πτερωτή. Αυτός ο σχεδιασμός εξασφαλίζει μακροχρόνια σταθερή λειτουργία του εξοπλισμού και αποτρέπει ζητήματα όπως υπερφόρτωση ρεύματος και ζημιά της συσκευής που προκαλείται από εμπλοκή.
5. Δομή προϊόντος
Ο υποβρύχιος αναδευτήρας κατά της εμπλοκής QJB διαθέτει ενσωματωμένο υποβρύχιο σχέδιο, που αποτελείται κυρίως από τα ακόλουθα βασικά εξαρτήματα:
Υποβρύχιος κινητήρας: Χρησιμοποιείται τριφασικός ασύγχρονος υποβρύχιος κινητήρας, με περίβλημα από ανοξείδωτο χάλυβα (304 ή 316L, επιλεγμένο σύμφωνα με τις συνθήκες λειτουργίας), που προσφέρει εξαιρετική αντοχή στη διάβρωση και απόδοση στεγανοποίησης. Ο κινητήρας είναι εξοπλισμένος με ενσωματωμένες συσκευές προστασίας υπερθέρμανσης και προστασίας από ρεύμα διαρροής, οι οποίες διακόπτουν αυτόματα την παροχή ρεύματος όταν η θερμοκρασία του κινητήρα υπερβεί την ονομαστική τιμή ή εμφανίζεται διαρροή, διασφαλίζοντας την ασφάλεια του εξοπλισμού.
Μονάδα μείωσης ταχυτήτων: Χρησιμοποιεί μια δομή μείωσης πλανητικών γραναζιών ή ατέρμονων γραναζιών, με τη σχέση μετάδοσης σχεδιασμένη σύμφωνα με τις απαιτήσεις ισχύος και ανάμειξης του εξοπλισμού. Αυτό μειώνει αποτελεσματικά την ταχύτητα περιστροφής ενώ αυξάνει τη ροπή, εξασφαλίζοντας επαρκή δύναμη ανάδευσης για την πτερωτή. Τα εσωτερικά εξαρτήματα είναι γεμάτα με εξειδικευμένο λιπαντικό, παρέχοντας εξαιρετική απόδοση λίπανσης και απαγωγής θερμότητας, παρατείνοντας έτσι τη διάρκεια ζωής.

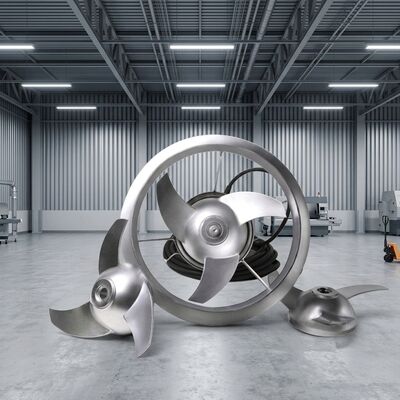

Πτερωτή: Η πτερωτή είναι κατασκευασμένη από ενισχυμένο πλαστικό μηχανικής (όπως PPO) ή από ανοξείδωτο χάλυβα, με τυπικά 3 έως 4 λεπίδες με σαρωτή, βελτιωμένη σχεδίαση που μειώνει την αντοχή στο νερό και βελτιώνει την απόδοση ανάμειξης. Η πτερωτή συνδέεται με τον άξονα εξόδου του κιβωτίου ταχυτήτων μέσω μιας σύνδεσης κλειδιού, εξασφαλίζοντας ασφαλή εγκατάσταση και άνετη αποσυναρμολόγηση.

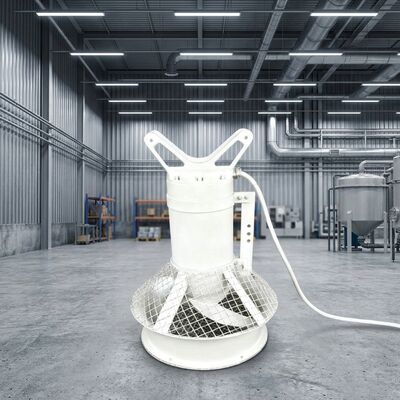

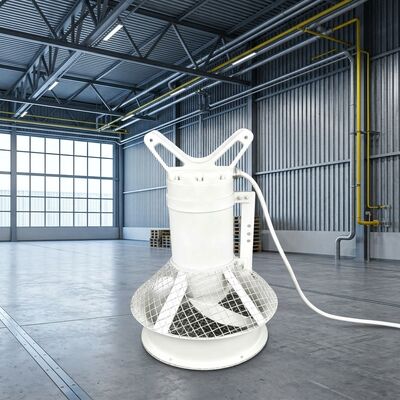

Προφυλακτήρας κατά της εμπλοκής: Βρίσκεται στην εξωτερική πλευρά της πτερωτής, συνδέεται με ασφάλεια στο περίβλημα του κινητήρα και είναι κατασκευασμένος από ανοξείδωτο χάλυβα. Η απόσταση της γρίλιας έχει σχεδιαστεί σύμφωνα με κοινά μεγέθη ακαθαρσιών (συνήθως 10 mm–20 mm), αποτρέποντας αποτελεσματικά την είσοδο μεγάλων υπολειμμάτων στην περιοχή της πτερωτής, επιτρέποντας παράλληλα απεριόριστη ροή νερού. Οι άκρες του προφυλακτήρα διαθέτουν στρογγυλεμένες μεταβάσεις για την αποφυγή γρατσουνιών στους χειριστές ή στις σωληνώσεις.
Σύστημα στεγανοποίησης: Διαθέτει δομή διπλής στεγανοποίησης που συνδυάζει μηχανικές σφραγίδες και στεγανοποιήσεις λαδιού σκελετού. Η μηχανική στεγανοποίηση είναι κατασκευασμένη από ανθεκτικά στη διάβρωση υλικά καρβιδίου του πυριτίου-καρβιδίου του πυριτίου ή καρβιδίου του πυριτίου-γραφίτη, εμποδίζοντας αποτελεσματικά την είσοδο νερού στο εσωτερικό του κινητήρα. Η στεγανοποίηση λαδιού σκελετού χρησιμεύει ως βοηθητικό σφράγισμα, ενισχύοντας περαιτέρω την αξιοπιστία της σφράγισης και εξασφαλίζοντας μακροχρόνια υποβρύχια λειτουργία χωρίς διαρροές.
Εξαρτήματα εγκατάστασης και στερέωσης: συμπεριλαμβανομένων ράβδων οδήγησης, ανυψωτικών συσκευών και πλακών βάσης. οι ράβδοι οδήγησης χρησιμοποιούνται για την εγκατάσταση και την αφαίρεση εξοπλισμού, επιτρέποντας στο προσωπικό συντήρησης να ανυψώνει εύκολα τον εξοπλισμό από το νερό χρησιμοποιώντας τη συσκευή ανύψωσης. η πλάκα βάσης είναι στερεωμένη στον πυθμένα της δεξαμενής για να διασφαλιστεί η λειτουργική σταθερότητα και να αποτραπεί η μετατόπιση του εξοπλισμού που προκαλείται από κρούση της ροής του νερού.
6. Χαρακτηριστικά και πλεονεκτήματα προϊόντος
Ιδιαίτερα αποτελεσματικός σχεδιασμός κατά της εμπλοκής για πιο σταθερή λειτουργία: Διαθέτοντας προστατευτικό κατά της εμπλοκής και βελτιστοποιημένο σχεδιασμό πτερωτής, μειώνει σημαντικά τον κίνδυνο εμπλοκής των συντριμμιών στην πηγή. Σε σύγκριση με τους παραδοσιακούς υποβρύχιους αναδευτήρες, το ποσοστό αστοχίας εμπλοκής μειώνεται κατά πάνω από 80%, ελαχιστοποιώντας το χρόνο διακοπής λειτουργίας για τον καθαρισμό και παρατείνοντας τον χρόνο συνεχούς λειτουργίας.
Υψηλή απόδοση ανάμειξης και χαμηλότερη κατανάλωση ενέργειας: Ο βελτιστοποιημένος σχεδιασμός της πτερωτής, σε συνδυασμό με μια βελτιστοποιημένη σχέση μετάδοσης, συγκεντρώνει πιο αποτελεσματικά τη δύναμη ανάδευσης, επιτρέποντας ένα ευρύτερο φάσμα μεσαίας ανάμειξης στο ίδιο επίπεδο ισχύος, βελτιώνοντας την ομοιομορφία ανάμειξης κατά 15%–20%. Εν τω μεταξύ, η αποτελεσματική ενσωμάτωση του κινητήρα και του κιβωτίου ταχυτήτων μειώνει την απώλεια ενέργειας, επιτυγχάνοντας 10%–15% μεγαλύτερη εξοικονόμηση ενέργειας σε σύγκριση με τον παραδοσιακό εξοπλισμό.
Εξαιρετικά ανθεκτικό στη διάβρωση και ευρέως εφαρμόσιμο: Τα βασικά εξαρτήματα είναι κατασκευασμένα από ανθεκτικά στη διάβρωση υλικά, όπως ανοξείδωτο χάλυβα και ενισχυμένα πλαστικά μηχανικής, ικανά να αντέχουν διάφορα διαβρωτικά μέσα, συμπεριλαμβανομένων αστικών λυμάτων και βιομηχανικών λυμάτων. Τα υλικά προσφέρουν υψηλή αντοχή, εξαιρετική αντοχή στην κρούση και αντοχή στη γήρανση, επιτρέποντας διάρκεια ζωής 8 έως 10 ετών υπό κανονικές συνθήκες συντήρησης.
Υψηλή απόδοση ασφάλειας και βολική λειτουργία: Ο κινητήρας είναι εξοπλισμένος με πολλαπλές ενσωματωμένες συσκευές προστασίας για την πρόληψη πιθανών κινδύνων όπως υπερθέρμανση και διαρροή ηλεκτρικής ενέργειας. Ο αρθρωτός σχεδιασμός του εξοπλισμού επιτρέπει την εύκολη αποσυναρμολόγηση και αντικατάσταση εξαρτημάτων, επιτρέποντας στο προσωπικό συντήρησης να εκτελεί τακτική συντήρηση χωρίς να απαιτείται εκτεταμένη εκπαίδευση. Επιπλέον, η συσκευή λειτουργεί σε χαμηλά επίπεδα θορύβου (υποβρύχιος θόρυβος ≤60 dB), ελαχιστοποιώντας τις περιβαλλοντικές διαταραχές.
Υψηλή προσαρμοστικότητα και ευέλικτη εφαρμογή: Ο εξοπλισμός μπορεί να προσαρμοστεί όσον αφορά την ισχύ (0,75kW–37kW), τη διάμετρο της πτερωτής (200mm–800mm) και το βάθος βύθισης σύμφωνα με τις διαστάσεις και τα χαρακτηριστικά του μέσου (όπως η συγκέντρωση αιωρούμενων στερεών και το ιξώδες) διαφορετικών δεξαμενών επεξεργασίας, ικανοποιώντας εξατομικευμένες απαιτήσεις αποθήκευσης σε δημοτικές, βιομηχανικές και ηλεκτρονικές εφαρμογές. Επιπλέον, υποστηρίζει αυτόνομη λειτουργία ή συντονισμένο έλεγχο πολλαπλών μονάδων και μπορεί να ενσωματωθεί με το σύστημα ελέγχου PLC των μονάδων επεξεργασίας νερού για αυτοματοποιημένη λειτουργία.
