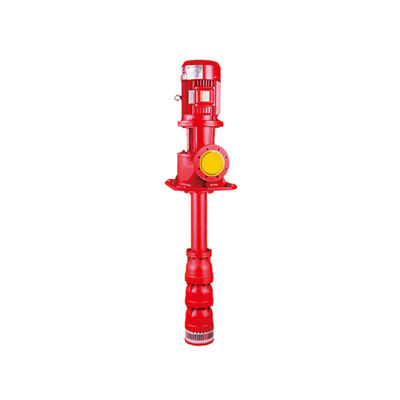

Κόκκινη κάθετη Jockey στροβίλων αντλία προσβολής του πυρός diesel άξονων αντλιών μακριά

κόκκινο χρώμα αντλιών πυρκαγιάς αντλιών στροβίλων με τον ηλεκτρικό χυτοσίδηρο μηχανών αντλιών ή diesel

Συνοπτική εισαγωγή

Η μακριά αντλία πυρκαγιάς άξονων βαθιά καλά είναι μια κάθετη αντλία που αποτελείται από το ενιαίο ή πολλαπλάσιο φυγοκεντρικό ή μικτό στροφείο ροής και το κοχύλι οδηγών, τον υδροσωλήνα, τον άξονα μετάδοσης, τη βάση αντλιών, τη μηχανή και άλλα συστατικά. Η βάση και η μηχανή αντλιών βρίσκονται στο ανώτερο μέρος της πηγής (ή της λίμνης). Η δύναμη της μηχανής διαβιβάζεται στον άξονα λεπίδων μέσω του άξονα κίνησης ομόκεντρου με τον ανυψωτικό σωλήνα, ο οποίος οδηγεί το στροφείο για να παραγάγει τη ροή και τον ανελκυστήρα.

Η μακριά αντλία άξονα βαθιά καλά είναι ένας ευρέως χρησιμοποιημένος εξοπλισμός άντλησης και αποξηράνσεων, ο οποίος είναι κατάλληλος για τις εγκαταστάσεις παραγωγής ενέργειας, το χαλυβουργείο, το ορυχείο, τη χημική βιομηχανία, την πυροπροστασία, το εργοστάσιο νερού, τη γεωργική άρδευση και άλλες βιομηχανίες.

Σειρά απόδοσης (από το σημείο σχεδίου)

Ροή Q: 20-200m3/χ

Ανελκυστήρας χ: 30-165

Δύναμη ν: 4-110kw

Ταχύτητα ν: 2940, 1460, 980 r/min

Το αντλώντας μέσο θα ικανοποιήσει τους ακόλουθους όρους:

Η θερμοκρασία δεν θα υπερβεί 40 ℃, το στερεό περιεχόμενο (σε βάρος) δεν θα είναι μεγαλύτερο από 0,01%, η αξία pH του ποσοστού όξινος-βάσεων θα είναι 6.5-8.5, η περιεκτικότητα σε σουλφίδιο υδρογόνου δεν θα είναι μεγαλύτερη από 1.5mg/l, και κανένα πετρέλαιο δεν θα περιληφθεί. Παρακαλώ μας ελάτε σε επαφή με εάν υπερβαίνετε τις ανωτέρω απαιτήσεις μέσων. Έχουμε ένα πλήρες σύνολο λύσεων.

Εισαγωγή δομών:

Η μακριά αντλία πυρκαγιάς άξονων βαθιά καλά αποτελείται από τρία μέρη: λειτουργώντας μέρος, ανυψωτικό μέρος σωλήνων και καλά μέρος.

2.1. Λειτουργώντας μέρος

Αυτό το μέρος αποτελείται από τα λειτουργώντας μέρη και τα μέρη φίλτρων νερού. Τα λειτουργώντας μέρη αποτελούνται από το κοχύλι οδηγών, το στροφείο, το κωνικό μανίκι, το ρουλεμάν κοχυλιών και τον άξονα στροφείων. Το στροφείο είναι κλειστής δομής. Τα κοχύλια συνδέονται με τα μπουλόνια. Το κοχύλι και το στροφείο οδηγών μπορούν να εξοπλιστούν με το δαχτυλίδι ένδυσης.

2.2 ανυψωτικός σωλήνας

Αυτό το μέρος αποτελείται από την ανύψωση των τμημάτων σωλήνων, άξονων μετάδοσης, συζεύξεων και υποστήριξης. Ο ανυψωτικός σωλήνας συνδέεται με το νήμα φλαντζών ή σωλήνων. Το υλικό του άξονα μετάδοσης είναι 45 # χάλυβας ή ανοξείδωτο. Εάν το φέρον μέρος του άξονα μετάδοσης φοριέται, εάν είναι ένας περασμένος κλωστή ανυψωτικός σωλήνας, τη θέση εγκαταστάσεων των δύο κοντών ανυψωτικών σωλήνων μπορεί να αλλάξουν, και μπορούν να χρησιμοποιηθούν πάλι. Εάν ο ανυψωτικός σωλήνας συνδέεται με τη φλάντζα, μπορεί να χρησιμοποιηθεί πάλι με να αλλάξει την πάνω-κάτω κατεύθυνση του άξονα μετάδοσης. Ένα ειδικό δαχτυλίδι κλειδώματος παρέχεται στην ένωση μεταξύ του καθίσματος αντλιών και του ανώτερου ανυψωτικού σωλήνα της βαθιάς καλά αντλίας τη σύνδεση νημάτων για να αποτρέψει τον ανυψωτικό σωλήνα από να πέσει μακριά.

2.3. Επάνω από καλά το μέρος

Αυτό το μέρος αποτελείται από τα μέρη καθισμάτων αντλιών, την ειδική μηχανή για τη βαθιά καλά αντλία (συνηθισμένη κάθετη μηχανή που σχεδιάζεται ειδικά για τη βαθιά καλά αντλία όταν υπερβαίνει 400KW), τον άξονα μηχανών, τη σύζευξη και άλλα μέρη. Προαιρετικό κιβώτιο ελέγχου διανομής, σωλήνας εξόδου, κολπίσκος και βαλβίδα εξάτμισης, μετρητής πίεσης, βαλβίδα αντεπιστροφής, βαλβίδα πυλών και λάστιχο ή ένωση επέκτασης ανοξείδωτου.
