Πυροβόλητη αντλία αποχέτευσης QSP: με ανθεκτικό στο νερό σύρμα και προφυλάκιση από άμμο
Εισαγωγή
Η βυθισμένη αντλία τύπου QSP (βυθισμένη αντλία QS) αποτελείται από δύο μέρη: αντλία και κινητήρα.
Η αντλία νερού αποτελείται από τροχιά, σαλόνι καθοδήγησης (κέλυφος καθοδήγησης), κόμβο εισόδου νερού, έξοδος νερού και άλλα μέρη.Ο υποβρύχιος κινητήρας έχει δομή γεμάτη νερόΗ περιστροφή του στατήρα και ο σιδηροειδής πυρήνας βυθίζονται απευθείας στο νερό, χρησιμοποιούνται κυρίως για ψύξη κινητήρα και λιπαντική κίνηση.Η περιστροφή του κινητήρα υιοθετεί ανθεκτικό στο νερό ηλεκτρομαγνητικό σύρμαΤο ροτόρ έχει δομή κλουβιού σκίουρου. Το πάνω άκρο του κινητήρα είναι εφοδιασμένο με τρύπα έγχυσης νερού και τρύπα εξάτμισης,και το κάτω άκρο είναι εφοδιασμένο με τρύπα εκφόρτωσης νερούΤο κάτω μέρος του κινητήρα είναι εξοπλισμένο με ελαστικό ώθησης για να αντέχει την αξιακή δύναμη της αντλίας και το νεκρό βάρος του περιστροφίου.Το παρατεταμένο άκρο του άξονα του περιστροφίου είναι εξοπλισμένο με ένα ελαστικό πεμπό πεταχτή και ένα συρόμενο πλαίσιο σφραγίδα λάδι για να σχηματίσουν έναν μηχανισμό πρόληψης της άμμου, η οποία μπορεί να αποτρέψει αποτελεσματικά την είσοδο ιζημάτων στον κινητήρα.
Ο τριφασικός κινητήρας χωρίζεται σε κυλιόμενο ρουλεμάν και συρόμενο ρουλεμάν.που αντέχουν αντίστοιχα την ακτινοβολία και την αξονική δύναμη της ηλεκτρικής αντλίας όταν λειτουργείΤο δαχτυλίδι σφράγισης και το καπάκι ελέγχου της άμμου αποτελούν τη συσκευή σφράγισης του κινητήρα.
Τα κύρια πλεονεκτήματα είναι: αξιόπιστη λειτουργία, ανθεκτική, εύκολη στη χρήση, υψηλή ισχύς, λιγότερα σφάλματα, χαμηλά έξοδα συντήρησης.
Εφαρμογή
Λόγω της ιδιαίτερης δομής του και της μικρότερης ρύπανσης στην πηγή νερού, αυτή η σειρά ηλεκτρικής αντλίας είναι ένα είδος εργαλείου ανύψωσης νερού που λειτουργεί στο νερό με ένα μηχάνημα και μια αντλία.Μπορεί να χρησιμοποιηθεί ευρέως στην αποστράγγιση και άρδευση γεωργικών εκτάσεων, άρδευση από ψεκαστήρες, ανύψωση νερού από πηγάδια, είσοδος νερού σε οικιακές εγκαταστάσεις, σύστημα παροχής νερού και αποχέτευσης βιομηχανικών και πολιτικών κτιρίων, εκτροφή νερού σε ορεινές περιοχές και αποχέτευση σε χαμηλόβαθμες περιοχές.
3Προϋποθέσεις λειτουργίας της βυθισμένης αντλίας QSP
Η ηλεκτρική αντλία πρέπει να μπορεί να λειτουργεί συνεχώς υπό τις ακόλουθες συνθήκες:
1Η μέση θερμοκρασία δεν πρέπει να υπερβαίνει τους + 25 °C.
2Η τιμή pH του μέσου είναι μεταξύ 6,5 και 8.5;
3Ο όγκος των στερεών προσμείξεων δεν υπερβαίνει το 0,1% και το μέγεθος των σωματιδίων δεν υπερβαίνει τα 0,2 mm.
4Η συχνότητα ισχύος είναι 50 Hz, η τάση είναι 380 V και το εύρος διακυμάνσεων τάσης είναι 0,9-1,1 φορές της ονομαστικής αξίας.
5Το βάθος κατάδυσης δεν είναι μικρότερο από 0,5 μέτρα.
Εγκατάσταση και οδηγίες

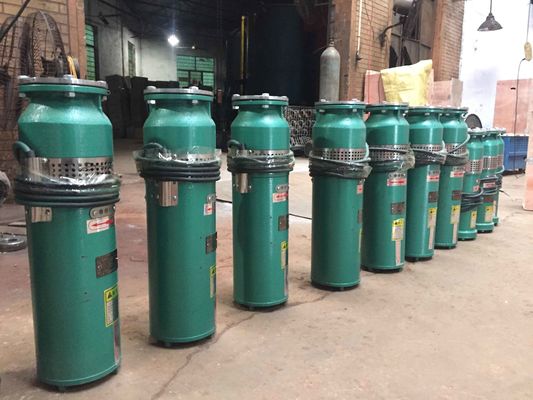

Φωτογραφίες

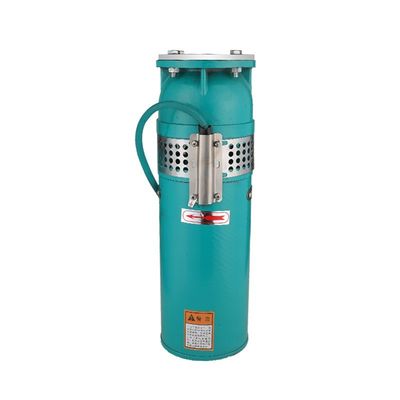

Υλικό σε χυτοσίδηρο

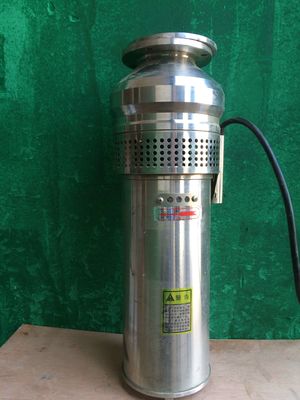

υλικό για το SS 304
Παράμετρος
Σχήμα |
Δίπλωμα Μ3/ώρα |
Κεφαλή m |
Δύναμη Κου |
Τρέχων Α |
Υψόμετρο της αντλίας χμ |
Εξωτερική διάμετρος φλάντζας χμ |
Απόσταση κέντρου φλάντζας χμ |
Διάμετρος εξαγωγής χμ |
QSP15-10-0.75 | 15 | 10 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
QSP10-10-0.55 | 10 | 10 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
ΚΥΣΠ10-14-0.75 | 10 | 14 | 0.75 | 2.6 | 450 | 150 | 130 | 50 |
QSP15-7-0.55 | 15 | 7 | 0.55 | 2.2 | 450 | 150 | 130 | 50 |
QSP15-14-1.1 | 15 | 14 | 1.1 | 3.2 | 520 | 156 | 135 | 50 |
QSP40-6-1.1 | 40 | 6 | 1.1 | 3.2 | 520 | 156 | 135 | 80 |
QSP25-9-1.1 | 25 | 9 | 1.1 | 3.2 | 520 | 156 | 135 | 65 |
QSP25-12-1.5 | 25 | 12 | 1.5 | 4.2 | 520 | 156 | 135 | 65 |
QSP40-9-1.5 | 40 | 9 | 1.5 | 4.2 | 520 | 156 | 135 | 80 |
QSP15-25-2.2 | 15 | 26 | 2.2 | 5.7 | 580 | 150 | 130 | 50 |
QSP25-17-2.2 | 25 | 17 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
QSP40-12-2.2 | 40 | 12 | 2.2 | 5.7 | 580 | 150 | 130 | 65 |
ΚΥΣΠ65-7-2.2 | 65 | 7 | 2.2 | 5.7 | 580 | 150 | 130 | 90 |
QSP15-34/2-3 | 15 | 34 | 3 | 7 | 650 | 156 | 135 | 50 |
QSP10-54/3-3 | 10 | 54 | 3 | 7 | 680 | 150 | 130 | 50 |
QSP25-25-3 | 25 | 25 | 3 | 7 | 580 | 150 | 130 | 65 |
QSP20-30/2-3 | 20 | 30 | 3 | 7 | 650 | 156 | 134 | 65 |
QSP40-16-3 | 40 | 16 | 3 | 7 | 580 | 168 | 145 | 65 |
QSP50-13-3 | 50 | 13 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP80-7-3 | 80 | 7 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP65-10-3 | 65 | 10 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP100-6-3 | 100 | 6 | 3 | 7 | 580 | 168 | 145 | 90 |
QSP10-72/4-4 | 10 | 72 | 4 | 10.2 | 720 | 150 | 130 | 50 |
QSP40-21-4 | 40 | 21 | 4 | 10.2 | 630 | 168 | 145 | 65 |
QSP20-40/2-4 | 20 | 40 | 4 | 10.2 | 730 | 168 | 145 | 65 |
QSP30-30/2-4 | 30 | 30 | 4 | 10.2 | 730 | 168 | 145 | 65 |
QSP65-13-4 | 65 | 13 | 4 | 10.2 | 630 | 168 | 145 | 90 |
QSP80-12-4 | 80 | 12 | 4 | 10.2 | 630 | 168 | 145 | 90 |
QSP100-9-4 | 100 | 9 | 4 | 10.2 | 630 | 168 | 145 | 90 |
QSP40-28-5.5 | 40 | 28 | 5.5 | 13.4 | 720 | 168 | 145 | 90 |
ΚΥΣΠ65-20-5.5 | 65 | 20 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
ΚΥΣΠ65-18-5.5 | 65 | 18 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
QSP100-12-5.5 | 100 | 12 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
QSP50-26-5.5 | 50 | 26 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
QSP80-15-5.5 | 80 | 15 | 5.5 | 13.4 | 720 | 168 | 150 | 90 |
QSP120-10-5.5 | 120 | 10 | 5.5 | 13.4 | 720 | 200 | 172 | 125 |
QSP220-5-5.5 | 220 | 5 | 5.5 | 13.4 | 720 | 200 | 180 | 150 |
QSP20-54/3-5.5 | 20 | 54 | 5.5 | 13.4 | 870 | 168 | 145 | 65 |
QSP30-40/3-5.5 | 30 | 40 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
QSP40-30/2-5.5 | 40 | 30 | 5.5 | 13.4 | 780 | 168 | 145 | 90 |
ΚΥΣΠ 65-25-7.5 | 65 | 25 | 7.5 | 18.6 | 740 | 168 | 150 | 90 |
QSP100-15-7.5 | 100 | 15 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
QSP100-17-7.5 | 100 | 17 | 7.5 | 18.6 | 740 | 200 | 172 | 125 |
QSP250-8-7.5 | 250 | 8 | 7.5 | 18.6 | 740 | 200 | 180 | 150 |
