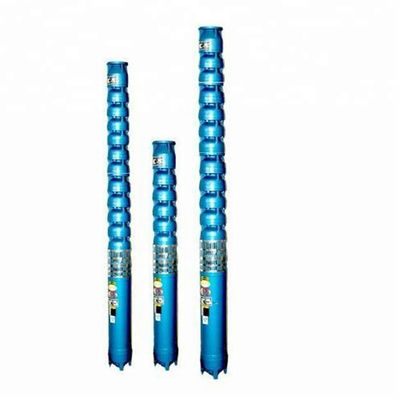

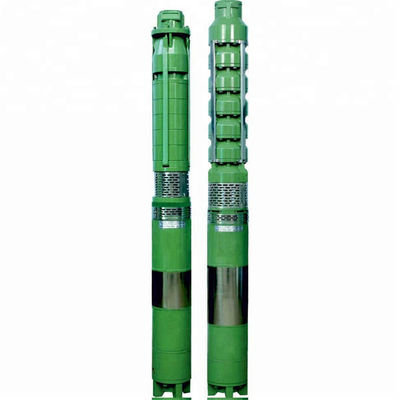

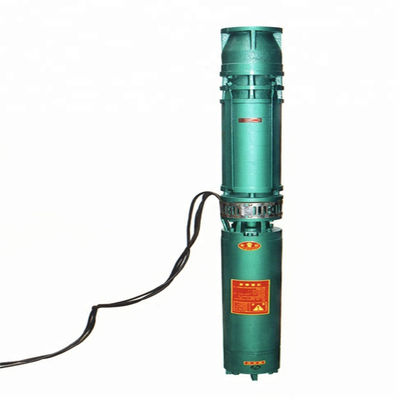

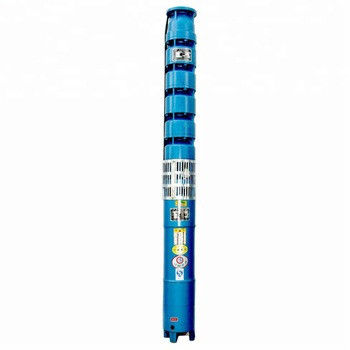

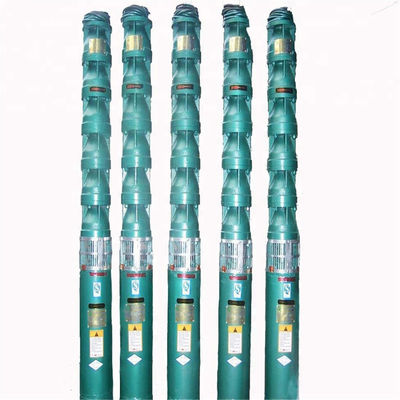

Παρουσίαση αντλίας νερού από τρύπα
Η QJ σειρά βυθισμένη ηλεκτρική αντλία είναι έχει μια συμπαγή δομή, μικρό όγκο, χαμηλό θόρυβο, χωρίς δευτερογενή ρύπανση, εγκατάσταση & χρήση βολική συντήρηση, ασφαλή και αξιόπιστη λειτουργία,υψηλή απόδοση και εξοικονόμηση ενέργειας, δεν χρειάζεται να χτίσει το δωμάτιο αντλίας και ούτω καθεξής. Μπορεί να κάθεται και οριζόντια εγκατάσταση. Μπορεί επίσης να χρησιμοποιηθεί για ανοιχτό νερό και ως αντλία εδάφους. Σε σύγκριση με άλλες αντλίες εδάφους, η αντλία μπορεί να χρησιμοποιηθεί για την αποθήκευση νερού.Έχει τα πλεονεκτήματα του μικρού αποτυπώματος., χωρίς ρύπανση και διαρροή, βολική χρήση και εγκατάσταση, κλπ. Μπορεί να χρησιμοποιηθεί για την παροχή νερού και άλλες περιπτώσεις.εργαλεία αποχέτευσης.
Εφαρμογή αντλίας νερού από τρύπα
Η βυθισμένη αντλία QJ είναι ένα προϊόν εξοικονόμησης ενέργειας που έχει σχεδιαστεί σύμφωνα με τα εθνικά πρότυπα.Χρησιμοποιείται επίσης ευρέως στη γεωργική άρδευση., υδροδότηση και αποχέτευση πόλεων, βιομηχανικών και μεταλλευτικών επιχειρήσεων, ύδρευση ζώων και πουλερικών και υψηλών κτιρίων σε οροπέδια και ορεινές περιοχές, όπως υδροδότηση υπό πίεση.
Συνθήκες εργασίας
1Η παροχή ενέργειας είναι 50Hz, 380v τριστάσης παροχή ενέργειας AC
2Η θερμοκρασία του νερού δεν πρέπει να υπερβαίνει τους 20 °C.
3Η περιεκτικότητα σε στερεά υλικά στο νερό (σε μάζα) δεν υπερβαίνει το 0,01%
4Αξία PH του νερού pH 6,5-8.5
5 Η περιεκτικότητα σε χλωρίδιο στο νερό δεν είναι μεγαλύτερη από 400 mg / L
6Το βάθος της βυθισμένης ηλεκτρικής αντλίας δεν πρέπει να υπερβαίνει τα 70 μέτρα.
Οι βασικές συνθήκες των ανωτέρω συνθηκών, όπως η χρήση συνθηκών πέραν του ανωτέρω εύρους, πρέπει να είναι ειδικά σχεδιασμένες για να εξασφαλίζουν την κανονική λειτουργία της ηλεκτρικής αντλίας..
Σημασία του μοντέλου αντλίας νερού από τρύπα
Για παράδειγμα:
150QJ10-150
150- Προσαρμόζεται στην ελάχιστη διάμετρο (mm) 150
QJ- Βρύση βυθισμένη αντλία (ζεστό νερό)
10 χωρητικότητα: 10 m3/h
150-Κεφάλαιο:150m
ΑΜΤΟΡΟΣ
QJ 250-75
Ασύγχρονη βυθισμένη μηχανή.
Δομή υψηλής ώθησης
250 - Διάμετρος βρύσης min (mm)
75 - Δύναμη κινητήρα (kw)
Δομή αντλίας νερού από τρύπα
1. αντλία για φυγόκεντρο ή μικτή ροή τύπου; Χρησιμοποιείται νερό λιπασμένα ρουλεμάν και ζεύξη με τον κινητήρα είναι άκαμπτη ζεύξη. περιστροφή τροχιάς αντλία στην κινητήρα που οδηγείται φυγόκεντρο δύναμη,έτσι ώστε η υγρή ενέργεια αυξάνεται με την εκτροπή του κελύφους της αντλίας για να μεταφέρει νερό. Το πάνω μέρος της αντλίας έχει ένα σώμα βαλβίδας ελέγχου για να αποτρέψει την πτώση της αντλίας, λόγω του σωλήνα νερού πίσω στην βλάβη του νερού στα εργαζόμενα μέρη.το νερό μπορεί να απελευθερώνεται αργά από τον αγωγό για να αποφευχθεί η ρωγμή του σωλήνα το χειμώνα. (Σημείωση: χαμηλής κεφαλής βυθισμένη αντλία χωρίς σώμα βαλβίδας ελέγχου).
2Ο κινητήρας είναι μια κλειστή υγρή δομή υγρού τύπου.Λάγη καθοδήγησης και λάγη ώθησης που χρησιμοποιούν υλικό λιπασμένο με νερόΟ κινητήρας γεμίζει με φρέσκο νερό για να ψύξει τον κινητήρα και να λιπαίνει τα ρουλεμάν. The bottom of the motor is equipped with a pressure regulating membrane (made of rubber) to adjust the pressure difference between the expansion and contraction of the body of water caused by the temperature rise of the motorΟ άνω άξονας του κινητήρα είναι εξοπλισμένος με μηχανισμό ελέγχου της άμμου για να αποτρέψει την είσοδο ιζημάτων στο σώμα του νερού.
Παραμέτροι αντλίας νερού από τρύπα
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
Ατμόσφαιρα αποτελεσματικότητα (%) |
Βόλτα Σκορφή (μμ) |
适用 井径 (μμ) |
额定 功率 (kw) |
额定 ηλεκτρική πίεση (v) |
额定 ηλεκτρικό ρεύμα (Α) |
ηλεκτρικός μηχανισμός αποτελεσματικότητα (η%) |
功率 Αριθμός cosφ |
机组 径κατεύθυνση Το μέγιστο 尺寸 (μμ) |
ς ς
Σημείωση |
| 100QJ5-16 | 5 | 16 | 2850 | 51 | 40 |
100 Περισσότερα |
0.55 | 380 | 2.41 | 51.0 | 0.68 | 96 | |
| 100QJ5-24 | 24 | 0.75 | 2.96 | 55.0 | 0.7 | ||||||||
| 100QJ5-32 | 32 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-36 | 36 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ5-48 | 48 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ5-64 | 64 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-72 | 72 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ5-88 | 88 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ5-96 | 96 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-14 | 8 | 14 | 2850 | 53 | 50 |
100 Περισσότερα |
0.75 | 380 | 2.96 | 55.0 | 0.7 | 96 | |
| 100QJ8-21 | 21 | 1.1 | 3.93 | 59.0 | 0.72 | ||||||||
| 100QJ8-28 | 28 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-32 | 32 | 1.5 | 4.97 | 62.0 | 0.74 | ||||||||
| 100QJ8-42 | 42 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-45 | 45 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ8-56 | 56 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ8-63 | 63 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-26 | 10 | 26 | 2850 | 54 | 50 |
100 Περισσότερα |
1.5 | 380 | 4.97 | 62.0 | 0.74 | 96 | |
| 100QJ10-39 | 39 | 2.2 | 6.87 | 64.0 | 0.76 | ||||||||
| 100QJ10-55 | 55 | 3 | 8.97 | 66.0 | 0.77 | ||||||||
| 100QJ10-72 | 72 | 4 | 11.96 | 66.0 | 0.77 | ||||||||
| 125QJ5-34 | 5 | 34 | 2850 | 53 | 40 |
125 Περισσότερα |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ5-51 | 51 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ5-68 | 68 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ5-85 | 85 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ5-102 | 102 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ5-119 | 119 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-24 | 10 | 24 | 2850 | 60 | 50 |
125 Περισσότερα |
1.5 | 380 | 4.23 | 70.0 | 0.77 | 118 | |
| 125QJ10-32 | 32 | 2.2 | 6.03 | 72.0 | 0.77 | ||||||||
| 125QJ10-48 | 48 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ10-56 | 56 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ10-72 | 72 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-80 | 80 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ10-104 | 104 | 7.5 | 19.0 | 76.0 | 0.79 |
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
Ατμόσφαιρα αποτελεσματικότητα (%) |
Βόλτα Σκορφή (μμ) |
适用 井径 (μμ) |
额定 功率 (kw) |
额定 ηλεκτρική πίεση (v) |
额定 ηλεκτρικό ρεύμα (Α) |
ηλεκτρικός μηχανισμός αποτελεσματικότητα (η%) |
功率 Αριθμός cosφ |
机组 径κατεύθυνση Το μέγιστο 尺寸 (μμ) |
ς ς
Σημείωση |
| 125QJ10-120 | 10 | 120 | 2850 | 60 | 50 |
125 Περισσότερα |
7.5 | 380 | 19.0 | 76.0 | 0.79 | 118 | |
| 125QJ10-136 | 136 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ15-26 | 15 | 36 | 2850 | 63 | 50 |
125 Περισσότερα |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ15-39 | 39 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ15-46 | 46 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-52 | 52 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ15-59 | 59 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-65 | 65 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ15-78 | 78 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-91 | 91 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ15-104 | 104 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ20-16 | 20 | 16 | 2850 | 64 | 50 |
125 Περισσότερα |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ20-24 | 24 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ20-32 | 32 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-40 | 40 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ20-48 | 48 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-56 | 56 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ20-64 | 64 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-72 | 72 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ20-80 | 80 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ25-12 | 25 | 12 | 2850 | 64 | 65 |
125 Περισσότερα |
2.2 | 380 | 6.03 | 72.0 | 0.77 | 118 | |
| 125QJ25-18 | 18 | 3 | 8.01 | 73.0 | 0.78 | ||||||||
| 125QJ25-24 | 24 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-30 | 30 | 4 | 10.53 | 74.0 | 0.78 | ||||||||
| 125QJ25-36 | 36 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ25-48 | 48 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ25-60 | 60 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 125QJ32-24 | 32 | 24 | 2850 | 64 | 80 |
125 Περισσότερα |
4 | 380 | 10.53 | 74.0 | 0.78 | 118 | |
| 125QJ32-30 | 30 | 5.5 | 14.1 | 75.0 | 0.79 | ||||||||
| 125QJ32-42 | 42 | 7.5 | 19.0 | 76.0 | 0.79 | ||||||||
| 125QJ32-54 | 54 | 9.2 | 22.7 | 77.0 | 0.8 | ||||||||
| 150QJ5-100 | 5 | 100 | 2850 | 58 | 40 | 150 | 3 | 380 | 7.9 | 74.0 | 0.78 | 143 |
|
型 号 规 格 |
流量 (m3/h) |
扬 程 (m) |
转速 (r/min) |
Ατμόσφαιρα αποτελεσματικότητα (%) |
Βόλτα Σκορφή (μμ) |
适用 井径 (μμ) |
额定 功率 (kw) |
额定 ηλεκτρική πίεση (v) |
额定 ηλεκτρικό ρεύμα (Α) |
ηλεκτρικός μηχανισμός αποτελεσματικότητα (η%) |
功率 Αριθμός cosφ |
机组 径κατεύθυνση Το μέγιστο 尺寸 (μμ) |
ς ς
Σημείωση |
| 150QJ5-150 | 5 | 150 | 2850 | 58 | 40 |
150 Περισσότερα |
4 | 380 | 10.25 | 75.0 | 0.79 | 143 | |
| 150QJ5-200 | 200 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ5-250 | 250 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ5-300 | 300 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ10-50 | 10 | 50 | 2850 | 63 | 50 |
150 Περισσότερα |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ10-66 | 66 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-78 | 78 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ10-84 | 84 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-91 | 91 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-100 | 100 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ10-128 | 128 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-150 | 150 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ10-200 | 200 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ10-250 | 250 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ10-300 | 300 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ15-33 | 15 | 33 | 2850 | 63 | 50 |
150 Περισσότερα |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ15-42 | 42 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-50 | 50 | 4 | 10.25 | 75.0 | 0.79 | ||||||||
| 150QJ15-60 | 60 | 5.5 | 13.74 | 76 | 0.8 | ||||||||
| 150QJ15-65 | 65 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-72 | 72 | 5.5 | 13.74 | 76.0 | 0.8 | ||||||||
| 150QJ15-81 | 81 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-90 | 90 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-98 | 98 | 7.5 | 18.5 | 77.0 | 0.8 | ||||||||
| 150QJ15-106 | 106 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-114 | 114 | 9.2 | 22.12 | 78.0 | 0.81 | ||||||||
| 150QJ15-130 | 130 | 11 | 26.28 | 78.5 | 0.81 | ||||||||
| 150QJ15-146 | 146 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-162 | 162 | 13 | 30.87 | 79.0 | 0.81 | ||||||||
| 150QJ15-180 | 180 | 15 | 35.62 | 79.0 | 0.81 | ||||||||
| 150QJ20-26 | 20 | 26 | 2850 | 64 | 50 |
150 Περισσότερα |
3 | 380 | 7.9 | 74.0 | 0.78 | 143 | |
| 150QJ20-33 | 33 | 3 | 7.9 | 74.0 | 0.78 |
